Добро пожаловать!

Сайт ПРОЕКТЭЛЕКТРО.РУ предоставляет сервис онлайн-проектирования электроустановок потребителей.

Приглашаем к сотрудничеству!

С помощью оригинальной программы расчетов Вы сможете в короткие сроки и без особых усилий рассчитать проект и получить профессионально оформленные докуметы:

  • Таблицы расчета нагрузок
  • Спецификация оборудования
  • Однолинейные схемы
  • Габаритные чертежи низковольтных комплектных устройств
  • Титульные листы

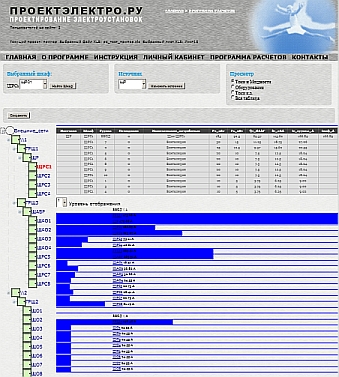

Программа на сайте - это адаптированная для работы в Интернет версия Windows приложения

Проект электроснабжения цеха большого завода, электрооборудование офиса в бизнес-центре или электрика в квартире с улучшенной планировкой - программа произведет расчеты для любой задачи.

Все что потребуется от Вас - это собрать исходные данные и заполнить таблицу. Подробные сведения можно найти в разделе "Инструкция".

Отзывы из писем:

"Недавно открыл для себя Ваш сайт с Вашей потрясающей программой расчетов однолин. схем..."

"вот опробовал вашу программу, конечно не весь проект делает но это и как раз не нужно, а вот самую муторную и монотонную работу выполняет..."

"Добрый день Дмитрий! Я работаю энергетиком в мостостроительной компании. Нам часто приходится заказывать проекты. Бывает так ,что проект получаем уже к окончанию строительства. Очень много времени было потрачено впустую на согласования и пересогласования проектов,и т.п.Пока я только изучаю возможности вашей программы. Теперь жизнь намного упростилась. Спасибо Вам за программку."

"А КУДА САЙТ ПОДЕВАЛСЯ ?" - (прим. Произошел сбой в работе серверов хостинг провайдера)

"Пользоваться начал только со вчерашнего дня. До этого да и сейчас делаю расчеты в самодельной считалке, а затем вставляю в AutoCAD!"

"Большущее спасибо Дмитрий! Пользовался где-то 3 раза всего. Программа суперская на самом деле:) Очень облегчила мне работу в некоторых моментах. Единственное что мне не подошло, это то, что там нельзя выбрать параметры нагрузок и источников в части их соединения: "звезда - звезда", "звезда-треугольник" и т.д. Ну это лично мне нужно было, т.к. у меня сеть звезда- треугольник 220/127 без ноля. Пришлось считать самому и редактировать много рисунок, но это мелочи, по сравнению с тем, еслиб всё с нуля начинать:) Вот как -то так, еще раз Спасибо!.

"А вообще задумка надо сказать превосходна просто. Если все будет работать без ошибок в дальнейшем. Вам на сайт бы отзывы разместить и коментарии наверно в будущем стоило бы." - (прим. ошибка о которой идет речь, это случайное указание пользователем нагрузки 35 кВт на одну фазу) "Огромное спасибо за помощь, там должно было быть 0,35, я ошибся. Благодарю за помощь"

Для ознакомления с функционалом без регистрации используйте логин projectelectro, пароль projectelectro



Как это работает?

Началу расчетов всегда предшествует сбор исходных данных. Сколько в электроустановке будет электропотребителей, какой мощности, как интенсивно они будут использоваться? Результаты сбора этих сведений в 99% случаев заносятся в таблицу, и в 99% случаем это таблица MS Excel. Что дальше? Начинаем считать.

Сначала мы считаем суммарную установленную мощность, активную, реактивную, полную мощность и находим расчетный ток.

Распределяем нагрузку равномерно по фазам, чтобы уменьшить перекос фаз. Находим ток максимально загруженной группы.

Затем по току максимально загруженной группы выбираем уставки автоматических выключателей, для каждой группы и для каждого щита.

Потом выбираем сечение кабеля, такое, допустимый длительный ток которого будет больше тока в цепи. При этом учитываем поправочные коэффициенты.

После этого считаем потери напряжения для каждого участка цепи и находим суммарное падение напряжения, опять же, для каждого конечного электроприемника.

Если падение папряжения превышает допустимые, установленные нормативами значения, мы увеличиваем сечение кабелей. Сечение какого кабеля следует увеличить? Находим кабель, в котором падение напряжения максимально и увеличиваем его сечение. Заново считаем падение напряжения и так делаем до тех пор, пока для каждого электроприемника падение напряжения не будет соответствовать нормам.

Теперь мы знаем, какие кабели будут использоваться. Можем посчитать токи короткого замыкания. Считаем токи однофазного и трехфазного короткого замыкания в начале и в конце каждой линии.

Осталось выбрать такие автоматические выключатели, отключающая способность которых будет больше вычисленных токов короткого замыкания.

Дальше все просто, выбираем подходящие рубильники и кросс-модули.

Если для каких-то приемников требуется устройство защитного отключения, то выбираем и УЗО. Считаем токи утечки. Смотрим, можем разместить УЗО в шкафу или придется установить его ближе к потребителю.

Дело за малым, осталось подобрать корпус, куда все наше добро поместится и еще останется место для шин и кабелей.

Выбрали, уфффффффффф.....

Теперь можно начинать рисовать однолинейные схемы... Через неделю закончим, если постараться.... или через две...

Руководитель проекта подгоняет с выдачей спецификации, надо отдавать список оборудования в закупку... Все бросаем, делаем спецификацию... еще два дня.

Заказчик изменил требования, у 20% оборудования изменилась мощность, 30% переехало на другое место. Что делать??? Все переделывать???

Знакомо?

Нам это тоже очень знакомо. Именно поэтому и была создана эта программа. Мы воспроизвели действия проектировщика шаг за шагом.

Целью разработки программы была автоматизация повторяющихся однотипных рутинных операций при проектировании: расчет нагрузок, выбор автоматических выключателей, выбор кабеля, рисование однолинейных схем и т.д.

Надеемся, ясно, что мы не ставили перед собой задачу заменить человека компьютером. Это трудноосуществимо и вряд ли необходимо. Мы старались, насколько это возможно, облегчить процесс проектирования электроустановок. Как нам это удалось - судить вам. Мы сами используем эту программу с 2002 года.

Загружаем таблицу с исходными данными в программу и через пару минут имеем все: и спецификацию, и однолинейные схемы, и таблицу расчета нагрузок, и чертежи щитов для участка сборки щитовой продукции. Появились изменения? Вносим изменения в таблицу, и через пару минут все опять готово.

А планы?

Как правило, планы нам нужны в самую последнюю очередь. К тому моменту, когда дело доходит до прокладки кабелей, на объект должны быть привезены сами кабели (вспоминаем про срок поставки), заказаны комплектующие для щитов, сборка щитов должна идти полным ходом. На планы у нас время будет :)

Существует внешнее приложение для взаимодействия с AutoCAD. Оно помогает собирать сведения об оборудовании из чертежа, осуществлять маркировку, трассировку, раскладку кабелй, выбор сечений лотков и кабель-каналов. Используются только стандартные примитивы AutoCAD. В обработаных чертежах нет никаких PROXY OBJECTS !!!
